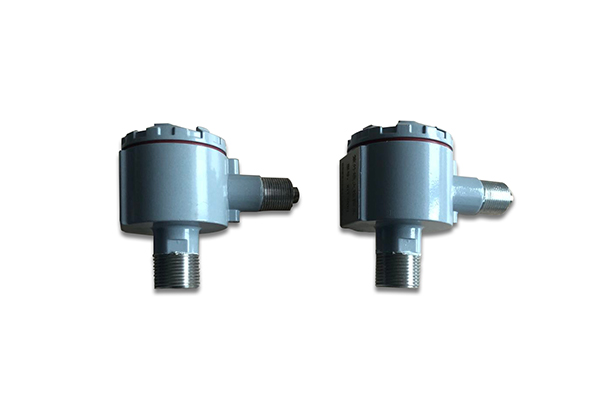

目前市场上的燃烧器火焰检测器根据不同的形式分为可见光火焰检测器、红外光火焰检测器跟紫外光火焰检测器。火焰检测器主要是一种检测燃烧室或燃烧器有无火焰的仪器设备，主要是由紫外线传感器和控制器组成，使用较为广泛，也是目前较行之有效的燃烧器火焰检测方法。下面洛阳FG电子和伟创环保小编帮您简单将这几种火焰检测器做一个区别分析：

1、紫外光火焰检测器

紫外光火焰检测器采用紫外光敏管作为传感元件，其光谱范围在o.006~0.4?m之间。紫外光敏管是一种固态脉冲器件，其发出的信号是自身脉冲频率与紫外辐射频率成正比例的随机脉冲。紫外光敏管有二个电极，一般加交流高电压。当辐射到电极上的紫外光线足够强时，电极间就产生“雪崩”脉冲电流，其频率与紫外光线强度有关，高达几千赫兹。灭火时则无脉冲。

2、可见光火焰检测器

可见光火焰检测器采用光电二极管作为传感元件，其光谱响应范围在0.33~0.7?m之间。可见光火焰检测器由探头、机箱和冷却设备等部分组成。炉膛火焰中的可见光穿过探头端部的透镜，经由光导纤维到达探头小室，照到光电二极管上。

该光电二极管将可见光信号转换为电流信号，经由对数放大器转换为电压信号。对数放大器输出的电压信号再经过传输放大器转换成电流信号。然后通过屏蔽电缆传输至机箱。在机箱中，电流信号又被转换为电压信号。代表火焰的电压信号分别被送到频率检测线路、强度检测线路和故障检测线路。强度检测线路设有两个不同的限值，即上限值和下限值。当火焰强度超过上限值时，强度灯亮，表示着火;当强度低于下限值时，强度灯灭，表示灭火。

频率检测线路用来检测炉膛火焰闪烁频率，它根据火焰闪烁的频率是高于还是低于设定频率，可正确判断炉膛有无火焰。故障检测线路也有两个限值，在正常的情况下，其值保持在上、下限值之间。一旦机箱的信号输入回路出现故障，如光电管至机箱的电缆断线，则上述电压信号立刻偏离正常范围，从而发出故障报警信号。

3、红外光火焰检测器

红外光火焰检测器采用硫化铅或硫化镉光敏电阻作为传感元件，其光谱响应范围在0.7-3.2?m之间。红外光火焰检测器也是由探头、机箱和冷却设备组成。燃烧器火焰的一次燃烧区域所产生的红外辐射，经由光导纤维送到探头，通过探头中的光敏电阻转换成电信号，再由放大器放大。该火焰信号由屏蔽电缆送到机箱，通过频率响应开关和一个放大器后，再同一个参考电压(可调)进行比较。
