一、 概述

火焰检测器是燃烧器安全监控系统（Furnace Safety Supervision System，简称FSSS）中的重要设备，其作用是根据火焰的燃烧特性对燃烧工况进行实时检测。WCH-B一体式防爆火焰检测器是一种紫外线燃烧器，该检测器只对火焰产生的紫外线敏感，对灯光和炉膛的高温红外辐射无反应。UV探头与控制模块采用一体化设计，可直接安装在燃烧器接口上，结构新颖，使用方便，抗干扰强，检测稳定可靠。点火失败或燃烧过程中熄火时， 检测器输出一组常开/常闭开关量信号和一组4-20mA电流信号，可供声光报警、切断燃料阀等操作，同时也可把相关信号传递至中央控制室，方便实时监控燃烧器运行状态。

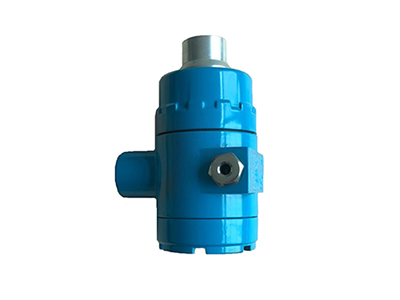

二、 外形结构示意图

（1） 配有法兰式万向安装支架，可根据实际需要调整探头角度；

（2） 两侧留有穿线孔，内部有接线端子，方便电源进线和信号输出。

三、 主要技术参数

工作电源：DC24V

功    耗：＜3W

传感器工作电流：＜50μA

光谱响应范围：185～280nm

适用温度范围为：-40~80°C

检测距离：0.8~2m

传感器与控制模块连线：≤10m

响应时间：≤0.1S

输出信号：一组常开/常闭开关量信号和一组4-20mA 电流信号。

四、 接线端子示意

（仅供参考，请以实物为准接线）

五、 安装注意事项

1. 信号控制模块由四个M8的不锈钢螺栓固定到专用的安装支架上；

2. 火检探头安装到燃烧器探火孔，采用螺纹连接；

3. 电源进线、探头进线、信号出线等，须穿防爆管进行保护。

注：该火焰检测器是一种非接触式火焰检测器，用户安装时务必将探头对准火焰，并保持一定距离。探头使用的极限温度为80℃，若不可避免，需在高温区域使用时，探头前的检测通道必须进行通风冷却保护。
